8 программ для проектирования отопления
в частном доме

Расчет и монтаж отопления — это одни из самых сложных задач при обустройстве частного дома. Ошибка на данном этапе может привести к промерзанию здания, прорыву горячей воды или даже взрыву котла. Чтобы такого не произошло, необходимо уделить максимум внимания планированию. В этом могут помочь специальные программы для проектирования систем отопления. В статье разберем 8 примеров таких продуктов.

Выбираем лучшую программу
для проектирования отопления

Чтобы вам было легче ориентироваться по программам, мы отсортировали рейтинг. Вначале идут простые решения для новичков, затем — ПО средней сложности, а в конце — профессиональные комплексы.

Мой Дом 3D

Мой Дом 3D — это универсальный проектировщик. С его помощью можно продумать все этапы обустройства жилья, начиная от фундамента и заканчивая внутренней отделкой. Стадия планирования коммуникаций тоже упрощается при использовании этого ПО. Тут есть отдельный раздел для проектирования отопления. В нем можно расставить радиаторы по помещениям, проложить линии разводки и смоделировать наполнение котельной.

• Автоматический расчет сметы. Программа сама посчитает количество радиаторов в каждой комнате, составит список оборудования для котельной и определит цену проекта по пользовательскому прайсу.
• Предотвращение пересечений. Поскольку тут есть не только системы обогрева, но и водоснабжение, канализация, электрика, можно не опасаться, что при монтаже вы пробьете провод или трубу ХВС. Все коммуникации наглядно маркируются цветом и каждая система планируется на отдельном листе.
• Работа с этажами. Сервис не ограничивает высоту зданий. На каждом этаже можно сделать свою уникальную планировку с разводкой труб.
• Визуализация здания. Программа автоматически строит крышу по контуру стен, есть каталог с кровлями 8 типов. Интерьер и экстерьер можно редактировать вручную, расставлять мебель и технику, менять текстуры. Доступна загрузка своих материалов.

Otoplenie 3D

Otoplenie 3D — одна из немногих платформ, позволяющих вести проектирование полностью в трехмерном режиме. Вначале создается контур здания, а потом начинается отрисовка радиаторной сети. Можно корректировать положение каждого отопительного прибора в отдельности, менять порядок подключения оборудования. Многие из этапов планирования автоматизируются. Например, подбирать диаметры труб вручную не требуется, достаточно задать базовые параметры системы, и софт найдет оптимальное решение.

• Проверка ошибок. После того как чертеж будет готов, можно запустить симуляцию. Компьютер проверит правильность подбора оборудования и выведет уведомление, если что-то не соответствует нормам.
• Добавление своих приборов. Otoplenie 3D не привязана к конкретному бренду. Можно загрузить собственные 3D-модели оборудования, ввести параметры и использовать новые приборы для дальнейших расчетов.
• Наглядность. С более сложными продуктами часто возникает одна проблема — новичку непонятно, что и куда ставить. Тут благодаря цветному интерфейсу хорошо видно, куда идет поток, где он поворачивает и т. д.

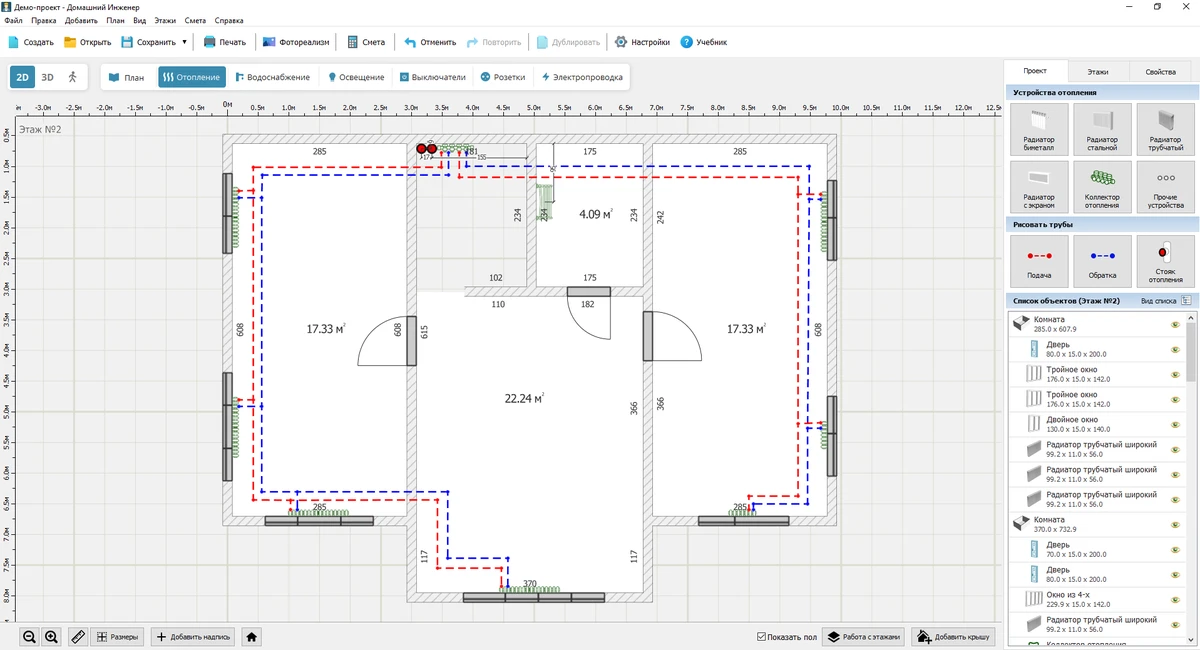

Домашний Инженер 3D

Домашний Инженер 3D — это продукт, рассчитанный на новичков, проектирующих коммуникации. Работа начинается с моделирования самого здания. Имея план помещений, можно расставить радиаторы, котлы, насосы и другое отопительное оборудование. А когда проект будет готов, можно подготовить укрупненную смету.

За исключением расчетов стоимости, сервис не делает каких-либо вычислений. Но на официальном сайте программы есть бесплатные онлайн-калькуляторы, облегчающие проектирование инженерных коммуникаций.

• Готовый каталог оборудования на 50+ позиций. В базе есть модели котлов, насосов, радиаторов разных типов, расширительные баки, конвекторы и другое.
• Нет ограничений по типам схем. Можно сделать лучевую, одно- или двухтрубную разводку. Также поддерживаются планы со стояками отопления, необходимыми в многоэтажных зданиях.
• Импорт обмерных чертежей. Чтобы ускорить составление схемы, можно загрузить в качестве подложки план дома. Софт поможет подобрать масштаб.

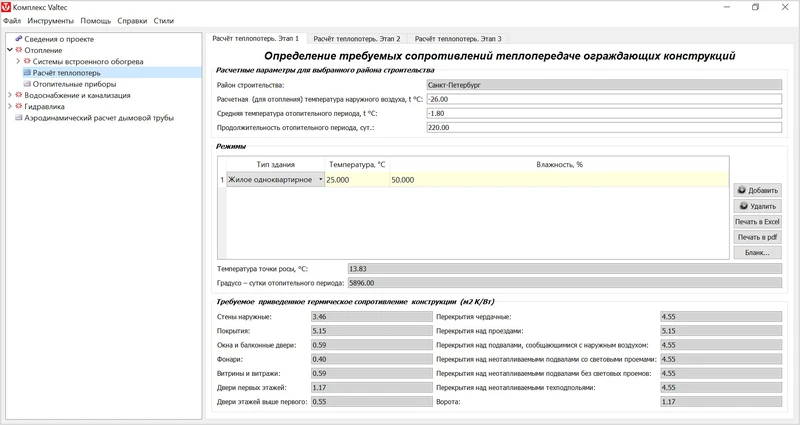

Valtec PRG

Эта программа для расчета отопления разработана фирмой, выпускающей приборы для инженерных сетей. Продукт полностью бесплатный, скачивается за несколько секунд в виде архива.

Чтобы начать работу, достаточно ввести данные об объекте: указать тип здания, ввести требуемую температуру и другие базовые сведения. Софт самостоятельно подтянет информацию из базы, рассчитает количество градусо-суток отопительного периода и укажет минимальные требования к утеплению. Дальше можно добавлять ветки с радиаторами и выполнять расчеты.

• Лаконичный интерфейс. Чертить сложные схемы не придется, взаимодействие с софтом сводится к цифрам и таблицам.
• Сертификат соответствия. Продукт соответствует всем требованиям российских нормативных документов, регулирующих проектирование, а также монтаж инженерных систем.
• Большой объем справочных материалов. Они помогают разобраться даже пользователям, ранее не встречавшимся с подобным софтом.

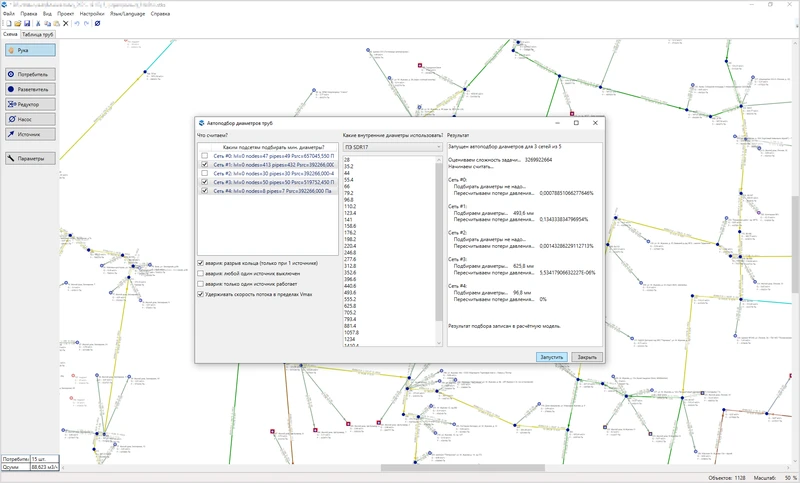

Стокс

Это решение уже ближе к профессиональному софту, которым пользуются проектировщики. Стокс оптимизирует гидравлические расчеты, его удобно применять при планировании больших сетей водяного отопления. Но теплотехническая часть задачи остается на пользователе. Проще говоря, софт сможет подобрать диаметры труб и проанализировать, не разорвет ли радиаторы от указанного давления. Но он не позволит узнать, хватит ли 18-киловаттного угольного котла для обогрева дома на 200 м².

• Универсальность. Программное обеспечение работает с тупиковыми, кольцевыми и коллекторными схемами.
• Подбор теплового оборудования. Помогает определить параметры насоса, труб и других приборов, участвующих в перекачке теплоносителя.
• Удобный экспорт документов. Из программы для проектирования систем отопления и водоснабжения можно выводить данные в Excel, а также сохранять PNG-файлы со схемами.

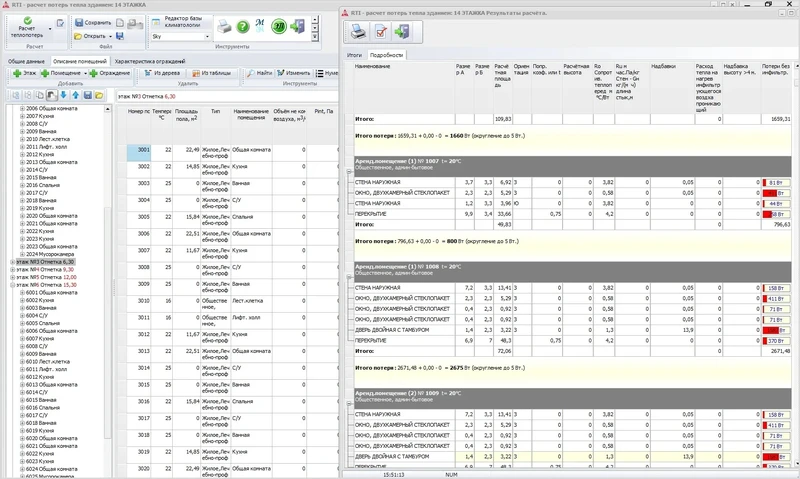

Комплекс TEPLOOV

TEPLOOV — это целый комплекс расчетного ПО, предназначенного для проектирования отопления и вентиляции. Частному застройщику будут интересны две составляющих этого пакета.

Первая часть — ПОТОК, помогает с тепловыми расчетами котлов и радиаторов, подбирает диаметры труб и параметры насосов. Тут есть возможность создавать схемы любой сложности с автоматикой, счетчиками, насосами, термостатами и другим необходимым оборудованием.

Вторая часть — RTI, служит для подготовки энергопаспорта здания. Проще говоря, она вычисляет тепловое сопротивление стен, крыши, пола и окон на основе данных пользователя. ПО имеет сертификат соответствия и может использоваться для составления официальных документов.

• Модульная архитектура. Можно приобрести весь комплекс TEPLOOV целиком или отдельные его части. Для личных задач предпочтительнее второй вариант, поскольку в загородном доме нет смысла рассчитывать эффективность дымохода или проектировать сложные бойлерные установки.
• Постоянные обновления. На сайте разработчика раз в несколько дней выходят апдейты, улучшающие работу софта. Производитель следит за комментариями пользователей и реагирует на них при создании новых версий.
• Автоматическая спецификация. После завершения работы программы формируют подробный список оборудования и другие документы, необходимые для монтажа систем.

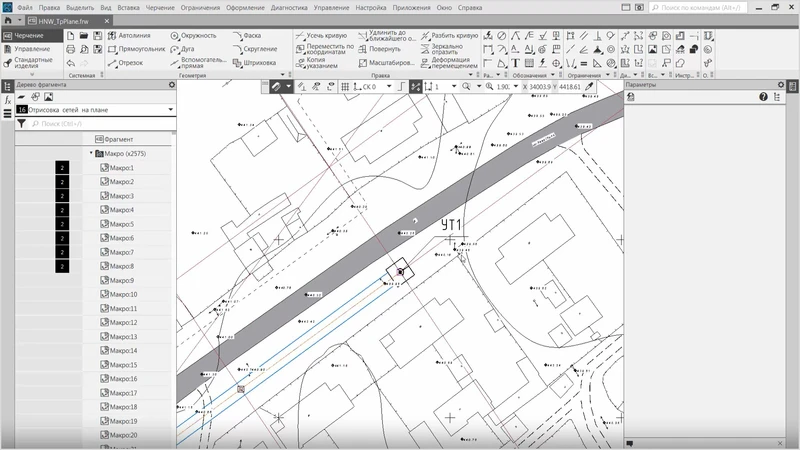

КОМПАС: Тепловые сети

«Тепловые сети» — это не отдельная программа для проектирования отопления частного дома, а крупное дополнение к КОМПАС-3D. Оба продукта приобретаются отдельно, необходимо тщательно проверять версию для совместимости.

Данное решение можно считать полностью профессиональным, оно не предназначено для расстановки труб и радиаторов внутри зданий. ПО выполняет более крупные задачи, такие как прокладка магистральных сетей. Но частные домовладельцы тоже могут им пользоваться. С его помощью удобно прокладывать коммуникации по своему участку. Эта опция пригодится, если вы подключаетесь к централизованной сети или включаете в контур отопления гостевой домик.

• Автоматическое формирование документов. Программа сама заполняет листы со схемами на основе общего плана, составленного проектировщиком.
• Предотвращение пересечений. На чертеже можно отметить существующие трубы газо- и водоснабжения, а также показать дороги. Софт запланирует обводы в местах контакта.
• Соответствие нормативам. Чертежи и спецификации составляются с учетом требований ГОСТ 21.705-2016, регулирующего правила заполнения нужных документов для сетей отопления.

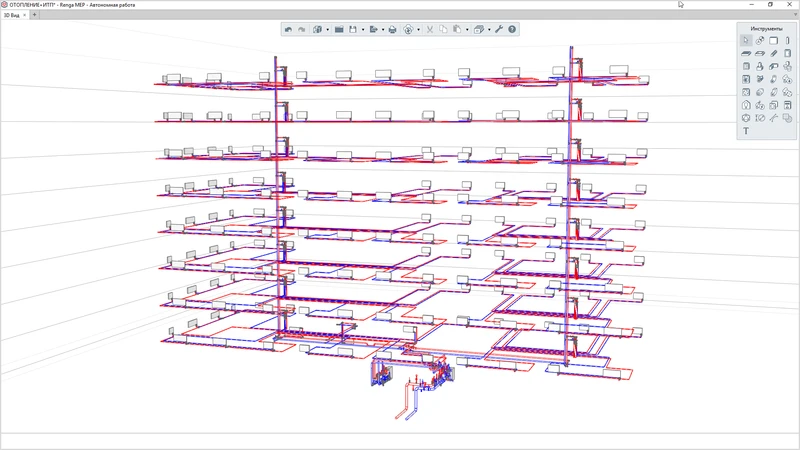

Renga

Данный инструмент можно по праву считать наиболее сложным и громоздким из всех, что мы разобрали. Но дело не в запутанном интерфейсе или непонятных алгоритмах. Renga — это не отдельная утилита для решения одной прикладной задачи, а ПО для комплексного BIM-проектирования. Тут можно создать не только схему отопления частного дома, но и смоделировать полноценный ЖК, а затем оснастить его всеми необходимыми коммуникациями.

В отличие от других профессиональных программ, Renga обладает неплохим графическим движком. Здесь наглядно видно, как располагается оборудование, как оно соединяется, где находятся границы комнат и т. д.

• Автоматическая трассировка. Тут необязательно самому чертить трубопроводы. Достаточно расставить радиаторы, указать порядок их подключения и выбрать фитинги, имеющиеся в наличии. Комплекс сам определит оптимальный путь прокладки и построит систему.
• Генерация спецификаций. Софт собирает информацию о приборах со всех видов и формирует таблицу по ГОСТ 21.110-2013. Если изменить что-то в модели, список автоматически пересоберется.
• Совместная работа. Поскольку Renga предназначена для больших команд, проект могут одновременно редактировать несколько человек. Это удобно, если часть задач вы планируете передать архитектору или проектировщику.

Заключение

Если вы раньше не пользовались программами для проектирования сантехники и отопления, начните с простых продуктов. Для старта подойдет Мой Дом 3D. Еще можно попробовать Домашний Инженер 3D в связке с Valtec PGR. Благодаря этим продуктам вы и получите наглядную схему, и убедитесь в работоспособности системы с помощью расчетов.
